Bizagi Modeler e BPMN


Software de Análise de Processos – Bizagi Modeler

Introdução

Este documento tem como finalidade apresentar o Bizagi Modeler e demonstrar sua utilização como ferramenta de modelagem de processos.
O objetivo é fornecer uma visão clara e estruturada sobre o que é o software, sua relação com a notação BPMN e como ele pode ser aplicado para mapear fluxos de trabalho de forma visual, padronizada e acessível.

Além disso, serão destacados os principais recursos do Bizagi, exemplos de uso e materiais complementares para consulta.

Conceitos do Software de Processos

O Bizagi Modeler é um software gratuito e intuitivo para modelar processos de negócio em BPMN. Ele permite criar fluxogramas detalhados, documentar, colaborar na nuvem e simular cenários para melhorar a eficiência e apoiar decisões estratégicas.


Funcionalidades Principais

  • Documentação Detalhada: permite elaborar informações ricas sobre cada etapa do fluxo.

  • Simulação de Processos: possibilita testar cenários e analisar impacto de mudanças.

  • Otimização: identifica falhas e promove eficiência.

  • Publicação e Colaboração: exportação em diversos formatos (Word, PDF, Excel, Web).

  • Identificação de Oportunidades: revela pontos fracos e viabiliza automatização.

Principais Símbolos e Elementos do Bizagi

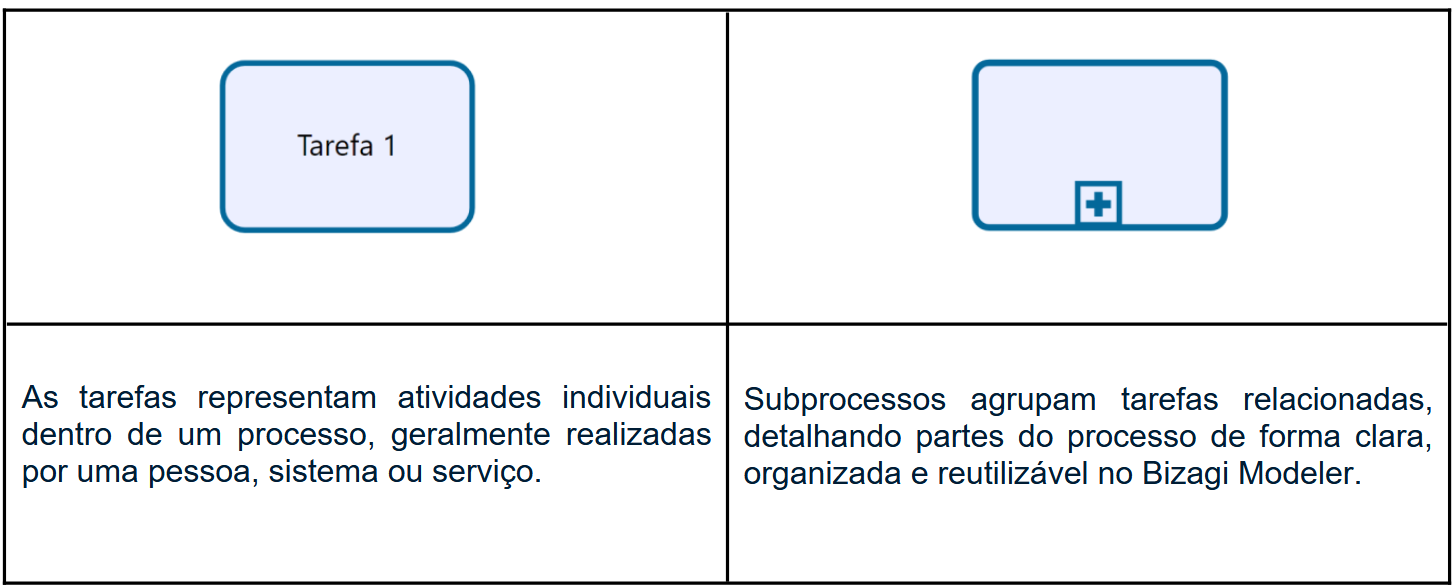

Tarefas e Subprocessos

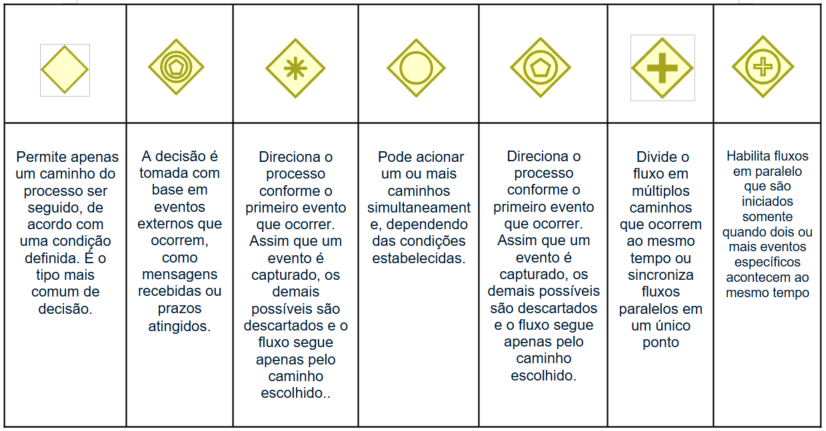

Decisões/Gateways

Indicam pontos de ramificação, permitindo caminhos alternativos no processo.

  • Exclusivo: apenas um caminho é seguido.

  • Baseado em eventos: segue conforme o primeiro evento recebido.

  • Paralelo: habilita múltiplos caminhos simultâneos.

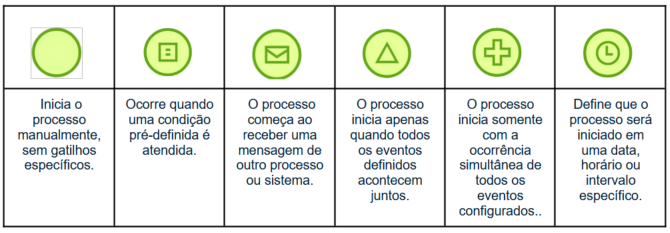

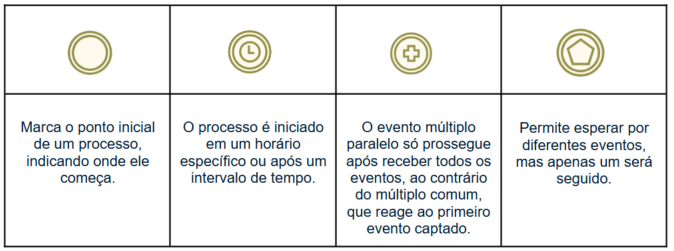

Eventos Iniciais

  • Iniciais: marcam o começo do processo (manual, mensagem, temporizador, múltiplo).



Eventos Paralelos

Eventos Paralelos: Símbolos que indicam um início, uma ocorrência ou o fim de um processo ou etapa.

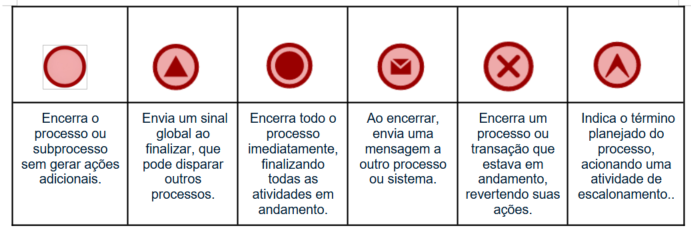

Eventos Finais

Evento Final Marca a conclusão do processo.


Raias (Pools e Lanes)

Agrupam tarefas por responsabilidade ou departamento, facilitando comunicação e clareza.

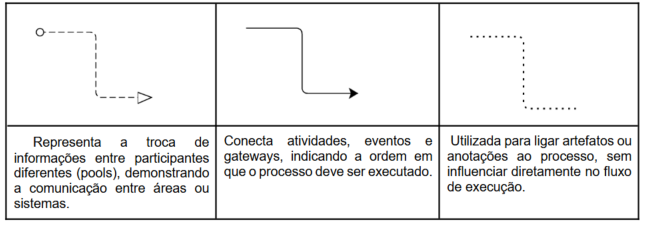

Fluxos (Setas)

Conectam atividades, eventos e gateways, indicando ordem de execução ou troca de mensagens.

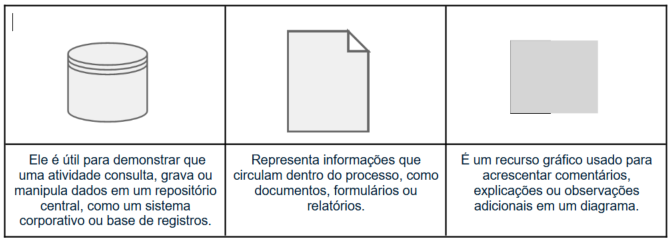

Objetos de Dados

  • Banco de Dados: consulta e manipulação de registros.

  • Anotações: comentários e observações adicionais.

  • Documentos: representam informações circulantes como formulários e relatórios.{13075172-381E-4F7C-97E7-453871842562}.png

📌 Saiba mais: [Aprenda sobre BIZAGI – Na Prática!]

Benefícios do Uso do Bizagi

  • Facilidade de uso: interface intuitiva.

  • Documentação clara: melhora comunicação e transparência.

  • Identificação de melhorias: permite detectar gargalos e otimizar.

  • Simulação de cenários: antecipa custos e falhas.

  • Eficiência e redução de custos: processos mais ágeis e baratos.

  • Padronização: garante consistência em toda a organização.

  • Decisões informadas: análise baseada em dados e simulações.

  • Colaboração em nuvem: equipes podem trabalhar juntas em tempo real.

BPMN (Business Process Model and Notation)

O que é BPMN


O BPMN é uma notação gráfica padronizada usada para modelar processos de negócio, permitindo comunicação eficiente entre áreas técnicas e de negócio.

Aplicações Comuns

  • Análise e mapeamento de ponta a ponta.

  • Automação de processos em sistemas.

  • Melhoria da comunicação entre equipes.

  • Modelagem de processos complexos.

  • Desenvolvimento de produtos e softwares.

Metodologia BPMN

Não é uma metodologia de gestão, mas uma linguagem gráfica de representação.

  • Visualização clara do início ao fim.

  • Padronização para colaboração eficaz.

  • Identificação de melhorias e gargalos.

  • Alinhamento com automação de TI.

Importância

Padroniza a representação de processos, melhora comunicação, aumenta eficiência e serve como base para automação e cumprimento de normas.

Conclusão

O Bizagi Modeler, aliado à notação BPMN, permite modelar processos de forma clara e padronizada, representando atividades, decisões e fluxos de informação.

Essa combinação facilita a compreensão, melhora a comunicação entre equipes e contribui para a análise, documentação e otimização dos processos organizacionais.
